卧加旋转工作台不工作

作者：李文龙   2017-3-10

电话：18651805220

系统：0iMD

设备厂家：华东数控卧加HHC1212

旋转工作台：B轴

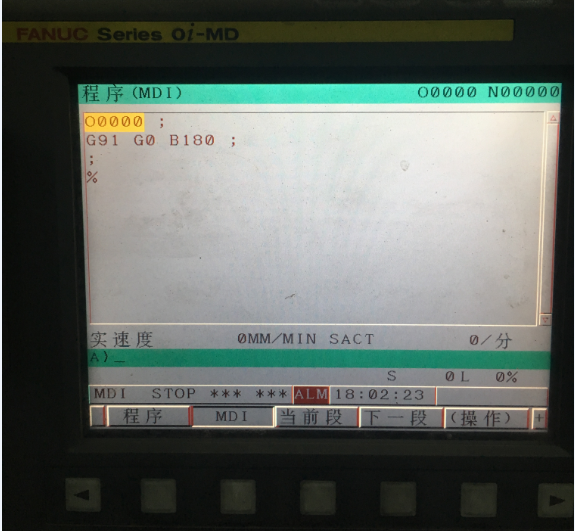

1.执行MDI方式：G91G0B180;（执行旋转工作台B轴180度旋转）

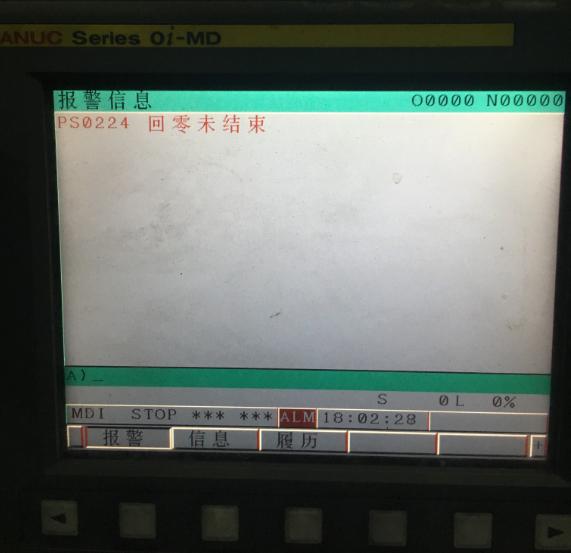

2.动作不执行立刻产生报警：PS0224

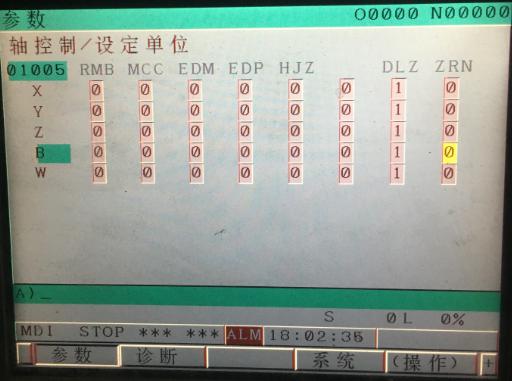

3.检查参数1005

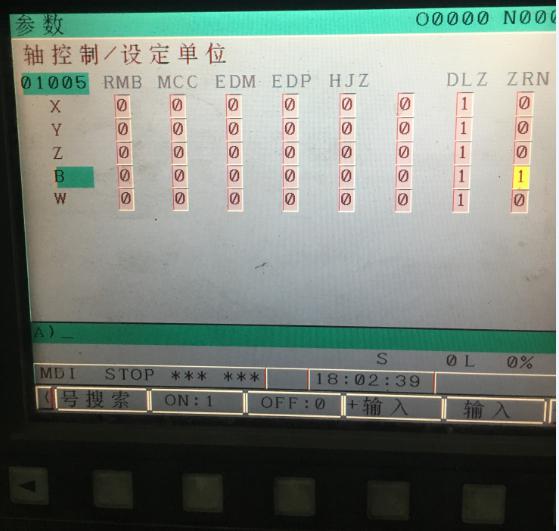

4.设置B轴1005#0=1

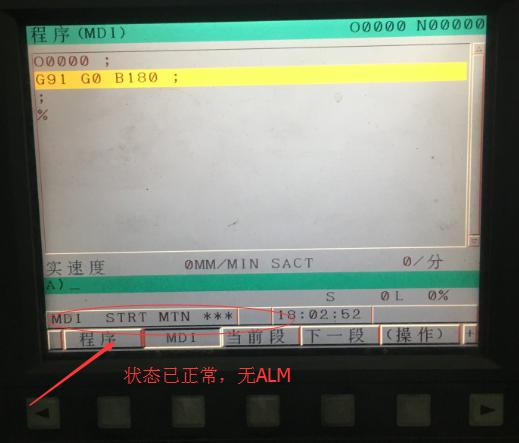

5.执行相同指令G91G0B180;

6.但是一直处于暂停状态，工作台不动作。

7.经过逻辑分析动作如下：

① B轴指令

↓

由梯图编写

②由CNC读取B代码处理指定地址F61.0(B轴放松信号）→→→→放松电磁阀SOL A；Y0.0=1

↓

由梯图编写

③工作台放松外围到位信号X0.0→→→→G38.6（放松确认G信号）

↓

④B轴放松信号G38.6=1由PMC→CNC→B轴进行旋转动作

↓

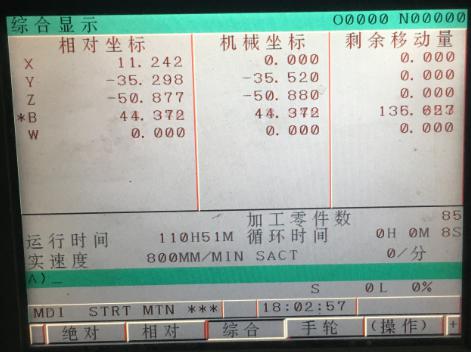

⑤B轴旋转到达目标位置→停止旋转

↓

由梯图编写

⑥CNC继续指定F61.1（B轴夹紧信号）→→→→夹紧电磁阀SOL B；Y0.1=1

↓

由梯图编写

⑦工作台夹紧到位信号X0.1→→→→G38.7（夹紧确认G信号）

↓

⑧B轴夹紧信号G38.7=1由PMC→CNC

↓

⑨B轴动作完成，译码处理结束

8.经过检查工作台不动作停止在了②步骤；检查发现电磁阀没工作，阀芯卡死导致。处理电磁阀。修改参数1005#0=1，执行G91G0B180;动作正常。

9.

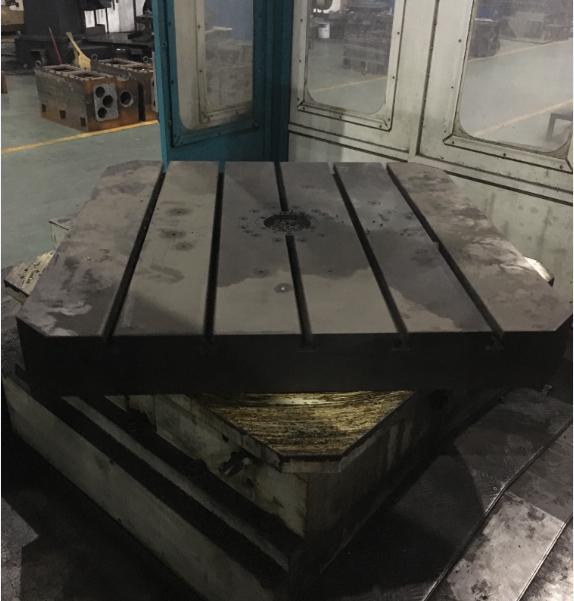

10.工作台正常旋转
